Jak działają pompy ciepła?

Budownictwo

Pompy ciepła to nowoczesne urządzenia grzewcze, które zdobywają coraz większą popularność w domach jednorodzinnych oraz obiektach komercyjnych. Ich działanie opiera się na zasadzie odwrotnej do lodówki, czyli pozyskiwania ciepła z otoczenia i przekazywania go do wnętrza budynku. To właśnie ta unikalna technologia sprawia, że pompy ciepła są uznawane za jedno z najbardziej ekologicznych i ekonomicznych rozwiązań na rynku. Kluczowym aspektem ich funkcjonowania jest wykorzystanie odnawialnych źródeł energii, takich jak powietrze, woda czy grunt. Dzięki temu procesowi, pompy ciepła generują znacznie mniej dwutlenku węgla w porównaniu do tradycyjnych systemów grzewczych opartych na paliwach kopalnych. Co więcej, ich wysoka efektywność energetyczna przekłada się na niższe rachunki za ogrzewanie, co stanowi dodatkową korzyść dla użytkowników.

Zasada działania pompy ciepła jest fascynująca i opiera się na obiegu czynnika roboczego, który cyklicznie zmienia swój stan skupienia. Proces ten można porównać do cyklu parowania i skraplania, który zachodzi w zamkniętym układzie. Czynnik roboczy, krążąc w systemie, odbiera ciepło z otoczenia, nawet gdy temperatura na zewnątrz jest niska. Następnie, dzięki pracy kompresora, jego temperatura jest podnoszona, co umożliwia przekazanie energii cieplnej do systemu grzewczego budynku. Po oddaniu ciepła, czynnik roboczy powraca do pierwotnego stanu, gotowy do ponownego odbioru energii z otoczenia. Ta ciągła pętla zapewnia nieprzerwane dostarczanie ciepła do domu, minimalizując jednocześnie negatywny wpływ na środowisko naturalne.

Wybór odpowiedniej pompy ciepła jest kluczowy dla uzyskania optymalnej efektywności i komfortu cieplnego. Różne typy pomp ciepła wykorzystują odmienne źródła energii, co wpływa na ich wydajność i koszty instalacji. Zrozumienie zasad, według których działają poszczególne modele, pozwala na świadomy wybór urządzenia dopasowanego do indywidualnych potrzeb i specyfiki budynku. Niezależnie od wybranego typu, pompy ciepła oferują znaczące oszczędności energii i przyczyniają się do redukcji śladu węglowego, stając się tym samym inwestycją w przyszłość.

Jakie są podstawowe etapy działania pompy ciepła w obiegu czynnika roboczego

Proces działania pompy ciepła jest złożony i opiera się na czterech kluczowych etapach, które zachodzą w zamkniętym obiegu czynnika roboczego. Pierwszym etapem jest parownik, gdzie czynnik roboczy odbiera ciepło z dolnego źródła, czyli z otoczenia. Niezależnie od tego, czy jest to powietrze, woda czy grunt, temperatura otoczenia jest wystarczająca, aby spowodować odparowanie czynnika. Nawet przy temperaturach poniżej zera, pompa ciepła jest w stanie pozyskać energię cieplną. Po przejściu przez parownik, czynnik roboczy, teraz w postaci gazowej, trafia do sprężarki. To właśnie tutaj następuje kluczowy moment podniesienia temperatury i ciśnienia czynnika.

Drugim etapem jest sprężarka, która jest sercem całego systemu. Sprężarka zużywa energię elektryczną do zwiększenia ciśnienia i temperatury czynnika roboczego. Im wyższe ciśnienie, tym wyższa temperatura osiąga czynnik, co jest niezbędne do efektywnego przekazania ciepła do systemu grzewczego budynku. Energia pobierana przez sprężarkę jest znacznie mniejsza niż energia cieplna, która jest następnie dostarczana do budynku, co stanowi podstawę wysokiej efektywności pomp ciepła. Po opuszczeniu sprężarki, gorący gaz trafia do skraplacza.

Trzecim etapem jest skraplacz, gdzie gorący czynnik roboczy oddaje zgromadzone ciepło do systemu grzewczego budynku. Może to być ogrzewanie podłogowe, grzejniki lub zasobnik ciepłej wody użytkowej. W trakcie tego procesu czynnik roboczy skrapla się, przechodząc ponownie w stan ciekły. Po oddaniu ciepła, czynnik roboczy ma niższą temperaturę i ciśnienie, ale nadal jest w stanie ciekłym. Ostatnim etapem jest zawór rozprężny.

Czwartym etapem jest zawór rozprężny, który obniża ciśnienie i temperaturę czynnika roboczego. Po przejściu przez zawór, czynnik jest ponownie gotowy do odebrania ciepła z otoczenia w parowniku, rozpoczynając tym samym kolejny cykl. Ten zamknięty obieg zapewnia ciągłe dostarczanie ciepła i sprawia, że pompy ciepła są tak wydajne i ekologiczne. Zrozumienie tych etapów jest kluczowe do docenienia zaawansowania technologicznego tych urządzeń.

Jakie są zasady działania pomp ciepła z powietrza jako źródła energii

Pompy ciepła typu powietrze-woda i powietrze-powietrze wykorzystują energię cieplną zawartą w powietrzu zewnętrznym. Jest to najczęściej wybierany typ pompy ciepła ze względu na relatywnie niski koszt instalacji i uniwersalność zastosowania. Zasada ich działania jest taka sama jak w przypadku innych pomp ciepła, z tą różnicą, że dolnym źródłem ciepła jest powietrze. Nawet w niskich temperaturach, powietrze zawiera znaczną ilość energii cieplnej, którą pompa jest w stanie efektywnie odebrać. W sezonie zimowym, gdy temperatura powietrza spada, efektywność pompy może być nieco niższa, ale nowoczesne urządzenia są w stanie pracować nawet przy temperaturach -20°C, a nawet niższych.

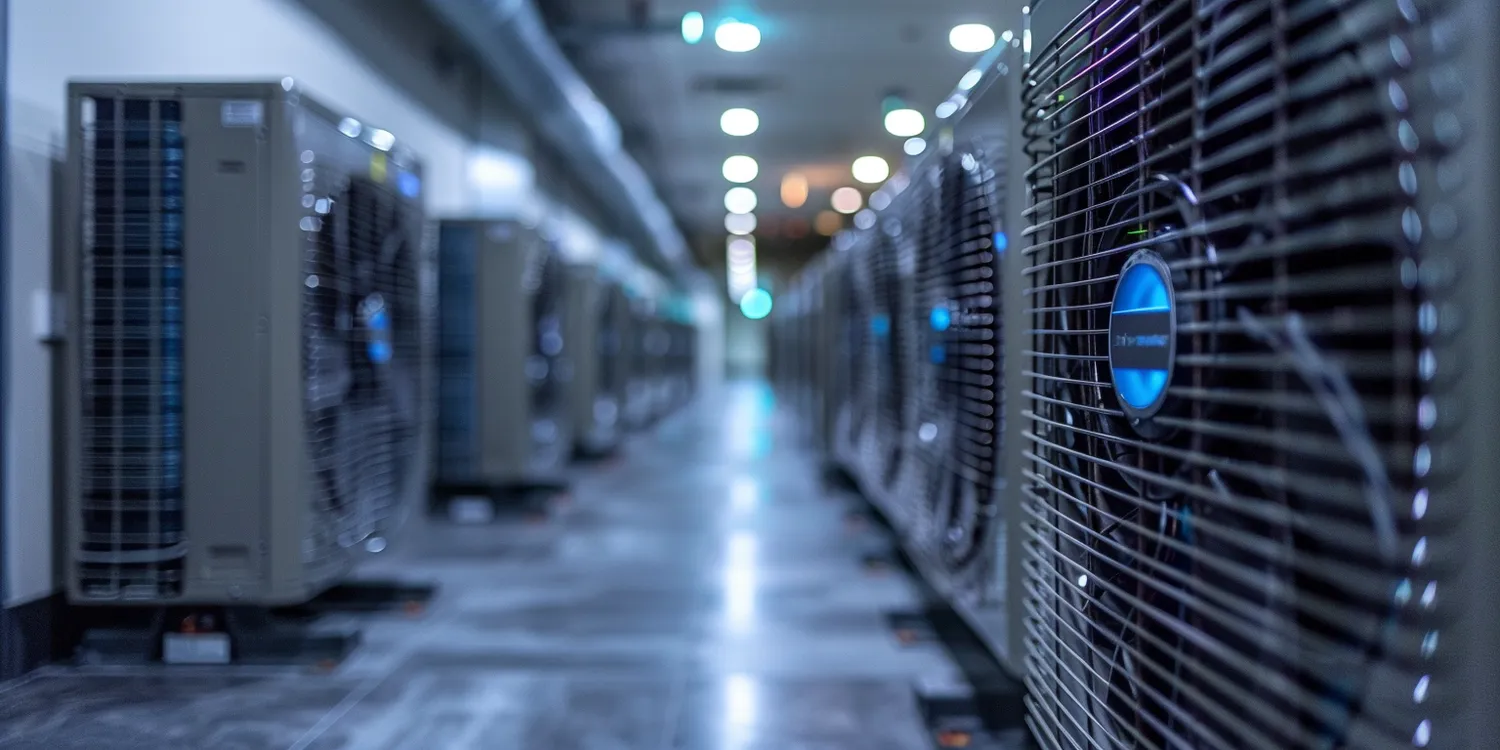

Kluczowym elementem pompy ciepła powietrze-woda jest jednostka zewnętrzna, która zawiera wentylator oraz wymiennik ciepła. Wentylator zasysa powietrze z otoczenia i przepuszcza je przez wymiennik, w którym krąży czynnik roboczy. Czynnik ten odbiera ciepło z powietrza, paruje i następnie jest sprężany. Sprężony gorący czynnik trafia do wymiennika ciepła w jednostce wewnętrznej, gdzie oddaje swoje ciepło do wody krążącej w systemie grzewczym budynku. Woda ta następnie zasila grzejniki lub ogrzewanie podłogowe, zapewniając komfortową temperaturę w pomieszczeniach.

Pompy ciepła powietrze-powietrze działają na podobnej zasadzie, ale zamiast ogrzewać wodę w systemie grzewczym, bezpośrednio ogrzewają powietrze w pomieszczeniach. W tym przypadku jednostka wewnętrzna działa jak klimatyzator w trybie grzania, nawiewając ciepłe powietrze do wnętrza. Ten typ pompy ciepła jest często stosowany jako uzupełnienie istniejącego systemu grzewczego lub w budynkach, gdzie nie ma możliwości instalacji tradycyjnego ogrzewania wodnego. Niezależnie od konfiguracji, pompy ciepła powietrzne są efektywnym i ekologicznym sposobem na ogrzewanie.

Warto zaznaczyć, że głównym wyzwaniem w przypadku pomp ciepła powietrznych jest ich wydajność w bardzo niskich temperaturach oraz potencjalny hałas generowany przez jednostkę zewnętrzną. Producenci stale pracują nad rozwiązaniami mającymi na celu minimalizację tych niedogodności, wprowadzając cichsze wentylatory i bardziej zaawansowane algorytmy sterowania. Pomimo tych wyzwań, pompy ciepła powietrzne pozostają jednym z najbardziej dostępnych i popularnych rozwiązań grzewczych.

Jakie są zalety i wady pomp ciepła zasilanych energią z gruntu

Pompy ciepła zasilane energią z gruntu, znane również jako pompy ciepła typu solanka-woda, wykorzystują stabilną temperaturę gruntu jako źródło ciepła. Ziemia, dzięki swojej masie termicznej, utrzymuje stosunkowo stałą temperaturę przez cały rok, niezależnie od warunków atmosferycznych na powierzchni. To sprawia, że pompy ciepła gruntowe są niezwykle wydajne i niezawodne, oferując wysoki współczynnik COP (Coefficient of Performance) nawet w najzimniejsze dni. Instalacja takiego systemu wymaga jednak wykonania odwiertów pionowych lub poziomego kolektora gruntowego, co wiąże się z większymi nakładami inwestycyjnymi na początku.

Proces pozyskiwania ciepła z gruntu polega na cyrkulacji specjalnego płynu, zwanego solanką, w sieci rur umieszczonych pod powierzchnią ziemi. Solanka, przepływając przez kolektor gruntowy, odbiera energię cieplną z otaczającego ją gruntu. Następnie, podgrzana solanka trafia do pompy ciepła, gdzie w wymienniku ciepła przekazuje swoją energię cieplną czynnikowi roboczemu. Czynnik roboczy, podobnie jak w innych typach pomp ciepła, jest sprężany, a następnie oddaje ciepło do systemu grzewczego budynku. Po oddaniu ciepła, solanka wraca do kolektora gruntowego, aby ponownie się nagrzać.

Główne zalety pomp ciepła gruntowych to:

• Wysoka efektywność energetyczna przez cały rok, niezależnie od pogody.
• Niskie koszty eksploatacji dzięki stabilnemu źródłu ciepła.
• Długowieczność instalacji, często przekraczająca 25 lat.
• Cicha praca, ponieważ jednostka zewnętrzna jest zazwyczaj umieszczona pod ziemią.
• Możliwość chłodzenia pasywnego latem, jeśli system jest odpowiednio skonfigurowany.

Jednakże, pompy ciepła gruntowe mają również swoje wady:

• Wysokie koszty początkowe związane z instalacją kolektora gruntowego lub odwiertami.
• Wymagana odpowiednia powierzchnia działki do wykonania kolektora poziomego lub zgoda na odwierty.
• Potencjalne trudności związane z uzyskaniem pozwoleń na prace geologiczne w przypadku odwiertów.
• Konieczność wykonania prac ziemnych, które mogą być inwazyjne dla krajobrazu.

Pomimo wyższych kosztów początkowych, pompy ciepła gruntowe stanowią długoterminową inwestycję, która zwraca się dzięki niskim rachunkom za ogrzewanie i niezawodności działania. Ich stabilność i efektywność sprawiają, że są one doskonałym wyborem dla osób poszukujących ekologicznego i ekonomicznego rozwiązania grzewczego na lata.

Jakie są zasady działania pomp ciepła wykorzystujących energię z wód gruntowych

Pompy ciepła wykorzystujące energię z wód gruntowych, znane jako pompy ciepła typu woda-woda, należą do najbardziej efektywnych spośród wszystkich typów pomp ciepła. Wody gruntowe charakteryzują się bardzo stabilną temperaturą przez cały rok, zazwyczaj w przedziale od 8 do 12°C. Ta stała temperatura sprawia, że pompy ciepła woda-woda osiągają najwyższe współczynniki COP, co przekłada się na bardzo niskie koszty eksploatacji. Jednakże, aby zainstalować taki system, konieczne jest posiadanie odpowiedniego źródła wód gruntowych, które musi być stabilne i posiadać odpowiednią wydajność.

Proces pozyskiwania ciepła z wód gruntowych wymaga wykonania dwóch studni: jednej zasilającej i jednej powrotnej. Studnia zasilająca pobiera wodę gruntową, która następnie przepływa przez wymiennik ciepła w pompie. W wymienniku ciepła, woda gruntowa oddaje swoją energię cieplną czynnikowi roboczemu pompy ciepła. Czynnik roboczy, po odebraniu ciepła, jest sprężany i jego temperatura wzrasta, umożliwiając ogrzanie budynku. Następnie, po oddaniu ciepła w skraplaczu, czynnik wraca do parownika, gotowy do ponownego odebrania energii cieplnej. Ochłodzona woda gruntowa jest następnie odprowadzana do studni powrotnej, skąd wraca do naturalnego obiegu.

Główne zalety pomp ciepła woda-woda to:

• Najwyższa efektywność energetyczna spośród wszystkich typów pomp ciepła, co oznacza najniższe rachunki za ogrzewanie.
• Stabilne i przewidywalne źródło ciepła przez cały rok.
• Długa żywotność instalacji.
• Cicha praca, ponieważ główne elementy systemu są umieszczone pod ziemią.
• Możliwość wykorzystania systemu do chłodzenia pasywnego latem.

Jednakże, instalacja pomp ciepła woda-woda wiąże się również z pewnymi wymaganiami i potencjalnymi wyzwaniami:

• Konieczność posiadania odpowiedniego źródła wód gruntowych o stabilnym poziomie i wydajności.
• Wysokie koszty początkowe związane z wykonaniem odwiertów studziennych i instalacją pomp.
• Konieczność uzyskania pozwoleń wodnoprawnych na pobór i zrzut wód.
• Ryzyko zanieczyszczenia wód gruntowych lub ich degradacji w przypadku niewłaściwego zarządzania.
• Potrzeba regularnego monitorowania jakości wody i stanu studni.

Pomimo tych wymagań, pompy ciepła woda-woda są doskonałym rozwiązaniem dla osób posiadających dostęp do odpowiednich zasobów wodnych i szukających najbardziej efektywnego ekologicznie systemu grzewczego. Ich wysoka wydajność i niskie koszty eksploatacji sprawiają, że są one atrakcyjną inwestycją długoterminową.

Jak działają pompy ciepła w połączeniu z ogrzewaniem podłogowym i grzejnikami

Pompy ciepła doskonale współpracują z różnymi systemami dystrybucji ciepła w budynku, a najczęściej spotykanym rozwiązaniem jest połączenie z ogrzewaniem podłogowym lub tradycyjnymi grzejnikami. Ogrzewanie podłogowe, dzięki dużej powierzchni grzewczej, wymaga niższej temperatury wody zasilającej system (zazwyczaj 30-40°C). Pompy ciepła, szczególnie te typu powietrze-woda, są zaprojektowane tak, aby efektywnie pracować przy niskich parametrach temperaturowych, co czyni je idealnym partnerem dla podłogówki. Niższa temperatura wody oznacza, że pompa ciepła pracuje z wyższym współczynnikiem COP, czyli jest bardziej efektywna i zużywa mniej energii elektrycznej do wyprodukowania tej samej ilości ciepła.

W przypadku tradycyjnych grzejników, zapotrzebowanie na temperaturę wody jest zazwyczaj wyższe (45-55°C), co może stanowić wyzwanie dla niektórych modeli pomp ciepła, szczególnie tych starszego typu lub działających w bardzo niskich temperaturach zewnętrznych. Nowoczesne pompy ciepła, zwłaszcza te dedykowane do pracy z grzejnikami, są jednak w stanie zapewnić wystarczającą temperaturę wody, aby skutecznie ogrzać pomieszczenia. Ważne jest, aby przy doborze pompy ciepła do systemu grzejnikowego uwzględnić zapotrzebowanie budynku na ciepło oraz moc grzewczą grzejników. W niektórych przypadkach, aby osiągnąć optymalną wydajność, może być konieczne zastosowanie większych grzejników lub zastosowanie pomp ciepła o wyższej mocy grzewczej.

Ważnym aspektem współpracy pompy ciepła z systemem grzewczym jest również kwestia modernizacji istniejących instalacji. Często zdarza się, że budynki wyposażone w tradycyjne kotły na paliwo stałe lub gazowe posiadają instalację grzewczą dostosowaną do wyższych temperatur. W takich sytuacjach, przed podłączeniem pompy ciepła, może być konieczna wymiana grzejników na większe lub zastosowanie ogrzewania podłogowego, aby obniżyć temperaturę wody zasilającej system. Alternatywnie, można zastosować pompy ciepła o wyższej wydajności temperaturowej, które poradzą sobie z zasilaniem starszych grzejników.

Kolejnym rozwiązaniem jest połączenie pompy ciepła z zasobnikiem ciepłej wody użytkowej (CWU). Pompa ciepła może efektywnie podgrzewać wodę w zasobniku, zapewniając stały dostęp do ciepłej wody w domu. Cykl pracy pompy ciepła może być zaprogramowany tak, aby priorytetowo traktować podgrzewanie CWU, a następnie przełączać się na ogrzewanie budynku, lub działać równocześnie w zależności od potrzeb i ustawień systemu. Zrozumienie tych zależności pozwala na optymalne wykorzystanie potencjału pompy ciepła w połączeniu z istniejącą lub planowaną instalacją grzewczą.

Jakie są najważniejsze czynniki wpływające na efektywność pomp ciepła

Efektywność pompy ciepła, wyrażana najczęściej przez współczynnik COP (Coefficient of Performance), jest kluczowym parametrem określającym, ile energii cieplnej urządzenie jest w stanie wyprodukować w stosunku do zużytej energii elektrycznej. Na efektywność tę wpływa wiele czynników, a ich zrozumienie pozwala na optymalne wykorzystanie potencjału pompy ciepła. Jednym z najważniejszych czynników jest temperatura źródła dolnego, czyli temperatura otoczenia, z którego pompa pobiera ciepło. Im wyższa temperatura źródła, tym łatwiej pompie jest odebrać energię cieplną, co przekłada się na wyższy współczynnik COP. Dlatego też, pompy ciepła gruntowe i wodne, które korzystają ze stabilnych i często wyższych temperatur, są zazwyczaj bardziej efektywne niż pompy powietrzne, zwłaszcza w okresach silnych mrozów.

Kolejnym istotnym czynnikiem jest temperatura zasilania systemu grzewczego. Jak wspomniano wcześniej, pompy ciepła najlepiej pracują z niskotemperaturowymi systemami grzewczymi, takimi jak ogrzewanie podłogowe. Im niższa temperatura wody krążącej w instalacji, tym mniejszy wysiłek musi włożyć pompa ciepła, aby ją podgrzać, co skutkuje wyższym COP. Dlatego też, w przypadku modernizacji starszych budynków z grzejnikami, często zaleca się wymianę grzejników na większe, aby umożliwić pracę pompy ciepła przy niższej temperaturze zasilania.

Istotne znaczenie ma również prawidłowy dobór mocy pompy ciepła do zapotrzebowania budynku na ciepło. Zbyt mała pompa ciepła nie będzie w stanie zapewnić odpowiedniej temperatury w pomieszczeniach, szczególnie w okresach największego zapotrzebowania, co może skutkować koniecznością uruchomienia dodatkowego źródła ciepła (np. grzałki elektrycznej), które jest mało ekonomiczne. Z kolei zbyt duża pompa ciepła będzie pracować w trybie częstego załączania i wyłączania (tzw. taktowanie), co skraca jej żywotność i obniża efektywność. Dlatego też, kluczowe jest wykonanie dokładnego obliczenia zapotrzebowania na ciepło budynku przez wykwalifikowanego specjalistę.

Dodatkowe czynniki wpływające na efektywność:

• Jakość izolacji termicznej budynku – dobrze zaizolowany budynek wymaga mniej energii do ogrzania.
• Stan techniczny pompy ciepła i jej regularne serwisowanie.
• Poprawne zaprogramowanie sterownika pompy ciepła.
• Obecność systemu rekuperacji – odzyskiwanie ciepła z wentylacji.
• Rodzaj czynnika roboczego i jego stan.

Zrozumienie tych wszystkich czynników pozwala na świadomy wybór i optymalne użytkowanie pompy ciepła, maksymalizując jej efektywność i minimalizując koszty eksploatacji.

Jakie są korzyści z ogrzewania domu pompą ciepła

Ogrzewanie domu pompą ciepła to inwestycja, która przynosi szereg wymiernych korzyści, zarówno ekonomicznych, jak i ekologicznych. Jedną z najważniejszych zalet jest znaczące obniżenie rachunków za ogrzewanie. Dzięki wykorzystaniu darmowej energii z otoczenia, pompy ciepła potrafią wyprodukować od 3 do 5 razy więcej energii cieplnej niż zużywają energii elektrycznej. Oznacza to, że koszty ogrzewania mogą być nawet o 70% niższe w porównaniu do tradycyjnych systemów opartych na kotłach gazowych czy olejowych. W perspektywie długoterminowej, oszczędności te są bardzo znaczące i pozwalają na szybki zwrot z inwestycji w nowoczesne ogrzewanie.

Kolejną istotną korzyścią jest aspekt ekologiczny. Pompy ciepła nie emitują spalin ani szkodliwych substancji do atmosfery, co przyczynia się do poprawy jakości powietrza i redukcji śladu węglowego. Wykorzystując odnawialne źródła energii, wspieramy zrównoważony rozwój i dbamy o przyszłe pokolenia. W dobie rosnącej świadomości ekologicznej i zaostrzających się przepisów dotyczących emisji, wybór pompy ciepła staje się naturalnym krokiem w kierunku bardziej przyjaznego dla środowiska stylu życia.

Dodatkowe korzyści płynące z użytkowania pomp ciepła to:

• Wysoki komfort użytkowania – pompy ciepła są w pełni zautomatyzowane i nie wymagają częstej obsługi.
• Bezpieczeństwo – brak ryzyka wybuchu, pożaru czy zaczadzenia, które są związane z tradycyjnymi paliwami.
• Wszechstronność zastosowania – pompy ciepła mogą nie tylko ogrzewać budynek, ale również podgrzewać ciepłą wodę użytkową, a niektóre modele oferują również funkcję chłodzenia latem.
• Niskie koszty konserwacji – urządzenia te charakteryzują się długą żywotnością i wymagają jedynie okresowych przeglądów.
• Niezależność energetyczna – zmniejszenie zależności od dostaw paliw kopalnych i ich zmiennych cen.
• Wzrost wartości nieruchomości – nowoczesne i ekologiczne systemy grzewcze podnoszą atrakcyjność i wartość rynkową domu.

Wszystkie te czynniki sprawiają, że pompa ciepła jest nie tylko efektywnym energetycznie i ekonomicznie rozwiązaniem, ale również inwestycją w komfort, bezpieczeństwo i przyszłość naszego domu.
